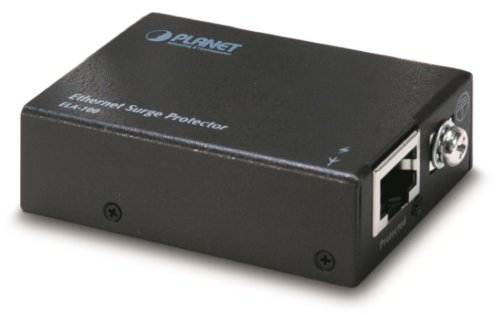

PLANET ELA-100

Chrání UTP/FTP vedení proti přepětí, možno přenášet i napájení včetně PoE (IEEE 802.3af/at). Podpora 100/1000Mbit. Chrání všechny čtyři páry.

Přepěťová ochrana se čtyřmi plynovými bleskojistkami (každá chrání jeden pár).

ZÁKLADNÍ SPECIFIKACE:

Rozhraní: 2 x RJ-45, 1 x šroub pro zemnící vodič
Izolační odpor: větší než 10 MOhm
Odpor vedení: ~0 Ohm
Rozměry: 64 x 42 x 20 mm
Hmotnost: 80 g

Vlastnosti:

• napětí pro spuštění vybíjení: 230 V +/- 20 % (náběh 100 V/s), při impulzu 100 V/us 400 V, při impulzu 1 kV/us 500 V
• lze užít s PoE
• lze přenášet napětí, nedoporučuje se napětí přes 60 V a nelze přenášet napětí přes 180 V

Přepěťová ochrana pracuje pouze při kvalitním uzemnění! Věnujte pozornost přechodovému odporu a stavu zemnících svodů budovy!

Životnost:

• pro elektrostatické výboje nejméně 10000x (vlna 1/60 ns do 5 A)
• 300x při vybíjecím proudu 10/1000 µs 1 A
• 10x 50 Hz po dobu 1s při proudu 10 A (např. omylem zapojení na napájecí rozvodnou síť 230 V)
• 10x při vybíjecím proudu 8/20 µs při 20 kA (typicky atmosférický bleskový výboj nebo jeho nepřímý účinek)
• 2x při vybíjecím proudu 10/350 µs při 5 kA (typicky při přímém zásahu svodiče atmosférickým bleskovým výbojem)
