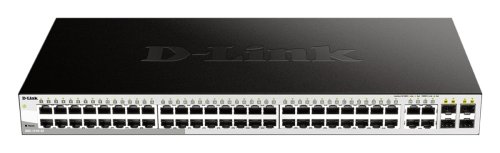

Popis Již páta generace Gigabit Smart přepínačů D-Link řady DGS-1210 (v prodeji od roku 2018) nabízí výkonnější hardware, větší flexibilitu portů a více funkcí. Model DGS-1210-52 (HW revize F1) je 52-portový L2/L3 Gigabit Ethernet Smart+ Managed switch bez větráků, vhodný pro SMB a přístupové Enterprise sítě. Je osazen 48 porty 10/100/1000Base-T RJ-45 a 4x Gigabit Combo porty RJ-45/SFP, kde SFP sloty jsou dvourychlostní a podporují Gigabit SFP i Fast Ethernet SFP moduly. Switch DGS-1210-52 nabízí podporu IPv6 a pokročilou sadu L2 funkcí, jako jsou virtuální sítě VLAN, funkce kvality služeb QoS, LACP agregace linek, IGMP Snooping pro provoz multicast videa, bezpečnostní funkce 802.1x Radius a ACL, Spanning Tree protokoly STP/RSTP pro kruhové topologie a MSTP pro řízení smyček samostatně v každé VLAN. Podporovaný je také L3 statický IPv4/IPv6 routing, který je určen pro směrování mezi VLAN sítěmi a dovoluje nastavit čtyři IP rozhraní. Kapacita routovací tabulky je 124 IPv4 resp. 50 IPv6 záznamů.

Funkce Voice VLAN detektuje připojení IP telefonů a přiřazuje je automaticky do samostatné VLAN s vyšší prioritou. Novinkou je unikátní Surveillance mód, který pomocí MAC adres, LLDP a ONVIF protokolů dokáže detekovat prvky IP kamerových systémů (IP kamery, NVR) od různých výrobců a automaticky je přiřadit do oddělené video-VLAN s vyšší prioritou. Přepínač zobrazí topologii sítě také přímo ve webovém rozhraní přepínače. Výrazně se tak zjednodušuje a urychluje nasazení a správa firemní sítě a IP kamerových systémů.

Správa přepínače je z intuitivního webového rozhraní nebo pomocí SNMP příkazů. Kompaktní sada Telnet CLI příkazů umožňuje základní nastavení přepínače (nastavení IP adresy, hesla, reset, reboot, ping, upgrade FW, nahrání/zálohování konfigurace, show, debug). Podpora Dual Image a Dual Configuration umožňuje nahrání dvou firmwarů nebo konfiguračních souborů do přepínače. Upgrade firmwaru nebo změnu v nastavení sítě není nutné provést okamžitě, ale lze ji odložit.

TECHNICKÁ SPECIFIKACE

Features

Green Technology

*Link status detection *Port shut-off *System hibernation *Time-based PoE (PoE models only)

Security Features

*Access Control Lists (ACLs) *D-Link Safeguard Engine protects the CPU from broadcast/multicast/unicast flooding *Port Security supports up to 64 MAC addresses per port *ARP Spoofing Prevention *Smart Binding

Intuitive Management

*D-Link Network Assistant (DNA) utility or multilingual Web UI *Built-in SNMP MIB for remote NMS (D-View 7.0) *Compact Command Line Interface (CLI) through Telnet

Advanced Features

*Static route *Surveillance Mode *Auto Voice VLAN *Dual software images *Dual configuration files

Interface

Number of 10/100/1000BASE-TX ports

*DGS-1210-52/52MP - 48 ports

Number of Combo 1000BASE-TX/SFP ports

*DGS-1210-20/28/28P/28MP/52/52MP - 4 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget)

*DGS-1210-52MP (802.3af/802.3at/52 ports/370W)

Performance

Switch Capacity

*DGS-1210-52/52MP - 104 Gbps

64-Byte Packet Forwarding Rate

*DGS-1210-52/52MP - 77.4 Mpps

MAC Address Table Size

*8K

Packet Buffer Memory

*DGS-1210-52/52MP -12 Mbits

Jumbo Frame

*Up to 10,000 Bytes

Physical & Environmental

Power Consumption (Standby/Maximum)

*DGS-1210-52 - 13.9W / 34.2W

Power Input

*DGS-1210-10/10MP/20/26/28/28P/28MP/52/52MP - 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H)

*DGS-1210-52 - 440 x 210 x 44 mm

Weight

*DGS-1210-52 - 3.46 kg

Ventilation

*DGS-1210-52 - fanles

Heat Dissipation

*DGS-1210-52 - 116.7 BTU per hour

Temperature

*Operating: -5° to 50°C (23° to 112°F) *Storage: -20° to 70°C (-4° to 158°F )

Humidity

*Operating: 0% ~ 95% non-condensing *Storage: 0% ~ 95% non-condensing

Certification

*EMI: CE Class A, VCCI Class A, FCC Class A, BSMI, CCC *Safety: CB, UL, BSMI, CCC

Software Feature

L2 Features

*MAC Address Table 8K entries *IGMP Snooping IGMP v1/v2 Snooping IGMP v3 awareness Supports 256 IGMP groups Supports at least 64 static multicast addresses IGMP per VLAN Supports IGMP Snooping Querier *Loopback Detection *802.3ad Link Aggregation: Maximum of 8 groups/8 ports per group *LLDP *LLDP-MED *Jumbo Frame Up to 10,000 bytes *Spanning Tree Protocol 802.1D STP 802.1W RSTP 802.1s MSTP *Flow Control 802.3x Flow Control HOL Blocking Prevention *Port Mirroring One-to-One Many-to-One Supports Mirroring for Tx/Rx/Both *Multicast Filtering Forwards all unregistered groups Filters all unregistered groups *Configurable MDI/MDIX MLD snooping v1/v2 (256 groups)

VLAN

*802.1Q *VLAN Group Max. 256 static VLAN groups *Configurable VID from 1 - 4094 *Asymmetric VLAN *Auto Voice VLAN Max. 10 user-defined OUI Max. 8 default OUI *Auto Surveillance VLAN

Quality of Service (QoS)

*802.1p Quality of Service *8 queues per port *Queue Handling Strict Weighted Round Robin (WRR) *Bandwidth Control Port-based (ingress/egress, min granularity 10/100/1000 is 16 Kbps) *QoS based on: 802.1p priority queues DSCP MAC address EtherType IP address Protocol type ToS IP preference IPv6 Traffic Class TCP/UDP port

L3 Features

*IP interface Supports 4 interfaces *IPv6 Neighbor Discovery (ND) *Static routing 124 IPv4 static route entries 50 IPv6 static route entries

Access Control List (ACL)

*Max. 50 access lists *Max. 768 rules shared by IPv4, MAC, and IPv6 *Each rule can only be associated with a single port *ACL based on MAC address 802.1p priority mask VID mask Source/destination MAC address mask EtherType mask IP address Source/destination IP address mask DSCP mask Protocol type mask TCP/UDP port number mask IPv6 address Source/destination IP address mask DSCP mask Protocol type mask TCP/UDP port number mask IPv6 traffic class mask

Security

*Broadcast/Multicast/Unicast Storm Control *D-Link Safeguard Engine *Traffic segmentation *SSH v2 *TLS v1.0 *DoS attack prevention *802.1X Port-based Access Control *Port Security Supports up to 64 MAC addresses per port *ARP Spoofing Prevention Max. 127 entries *DHCP Server Screening *IP-MAC-Port Binding (Smart Binding) ARP Inspection Max. 256 entries IPv4 Inspection Max. 127 entries IPv6 Inspection Max. 63 entries DHCP Snooping Max. 512 entries

AAA

*802.1X Authentication Supports local/RADIUS database Supports port-based access control Supports EAP, OTP, TLS, TTLS, PEAP Max. 128 entries when using local database *IPv6 RADIUS server *Support MD5 authentication

OAM

*Cable diagnostics *Factory reset

Management

*Web-based GUI *D-Link Network Assistant Utility *Compact CLI *Telnet Server *TFTP Client *Configurable MDI/MDIX *SNMP Supports v1/v2c/v3 *SNMP Trap *Backup/upgrade firmware *Smart Wizard *Upload/download configuration file *BootP/DHCP Client *System Log Max. 500 log entries *SNTP *ICMP v6 *IPv4/v6 Dual Stack *DHCP Auto Configuration *Time setting SNTP *RMONv1 *Trusted host *Dual image *Dual configuration

Green V3.0 Technology

*Power Saving by: Link Status Time-based PoE: PoE ports can be turned on/off by port or system through schedule System hibernation Port shut off Cable length detection

MIBs

*RFC1212 Concise MIB Definitions *RFC1213 MIBII *RFC1215 MIB Traps Convention *RFC1493 Bridge MIB *RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB *RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, *RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB *RFC271, RFC1757, RFC2819 RMON MIB *RFC2021 RMONv2 MIB *RFC1398, RFC1643, RFC1650, RFC2358, RFC2665 Ether-like MIB *RFC2674 802.1p MIB *Interface Group MIB *RFC2618 RADIUS Authentication Client MIB *RFC4022 MIB for TCP *RFC4113 MIB for UDP *RFC2389 MIB for Diffserv. *RFC2620 RADIUS Accounting Client MIB *Private MIB *PoE MIB *DDP MIB *LLDP-MED MIB

RFC Standards

*RFC791 IP *RFC768 UDP *RFC793 TCP *RFC792 ICMPv4 *RFC2463, RFC4443 ICMPv6 *RFC826 ARP *RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 Extensible Authentication Protocol (EAP) *RFC2573 SNMP Applications *RFC2461, RFC4861 Neighbor Discovery for IPv6 *RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC) *RFC2464 IPv6 over Ethernet and definition *RFC4291 IPv6 Addressing Architecture *RFC2893, RFC4213 IPv4/IPv6 dual stack function
