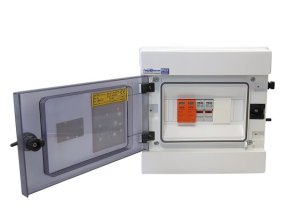

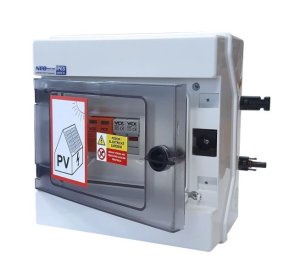

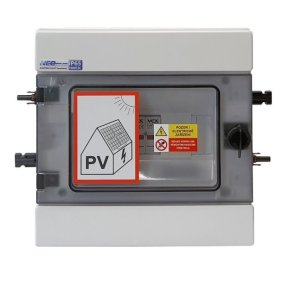

Certifikovaný DC nástěnný rozvaděč VCX je určený pro 1 string s průhledným víkem pro fotovoltaiku. Najdete v něm pozice pro celkem 8 modulů. Poradí si s maximálním napětím 1 000 V DC. Navíc je vybavený krytím IP65, které ho spolu s kvalitním těsněním chrání před prachem a stříkající vodě.

Hlavní přednosti

• Kompletně vybavený rozvaděč
• Krytí IP65 – ochrana před prachem a stříkající vodou
• Vysoce kvalitní komponenty
• Ochrana před vysokým přepětím
• Ochrana před zkratem
• DC pojistka na ochranu instalací
• Kvalitní MC4 konektory odolné vůči UV záření a povětrnostním podmínkám

Rozvaděč do domácnosti i do podniku

Rozvaděč se hodí pro domácí i průmyslové použití, především se solárními regulátory pro ohřev vody. Můžete do něj nainstalovat nadproudové jističe a elektrické přístroje. Dveře rozvaděče otevřete na levou nebo pravou stranu. Záleží na vašich možnostech.

Upozornění: Instalaci rozvaděče může provádět jen osoba k tomu oprávněná (podle vyhlášky 50 paragraf 6 a 8, nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést k požáru nemovitosti. Reklamace z důvodu nesprávného zapojení a nastavení systému nejsou akceptovány.

Vysoce kvalitní komponenty

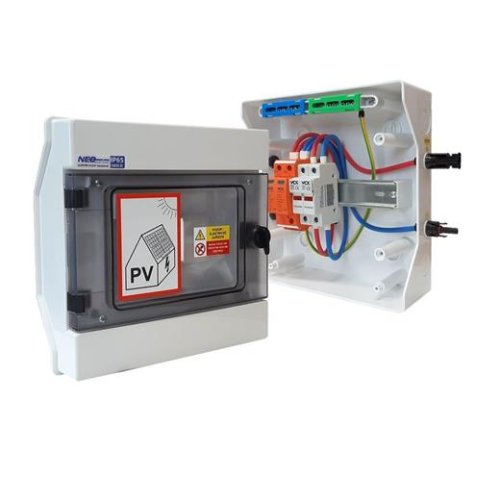

Rozvaděč je kompletně vybavený přepěťovou ochranou, pojistkovým odpojovačem, 2 DC pojistkami a celkem 4 konektory MC4. Přepěťová ochrana T2-DC třídy C chrání fotovoltaická zařízení před vysokým přepětím. Indikátor provozu vás informuje o tom, jestli je funkční. Používá vysoce kvalitní varistor (MOV, polovodičová součástka) s vysokým průtokem.

Ochrana před zkratem

Pojistkový odpojovač chrání fotovoltaické stringy před zkratem. Optický LED indikátor vás informuje o stavu pojistky. Vždy tedy víte, kdy došlo k jejímu selhání. Indikátor najdete na čelní straně. Odpojovač je kompatibilní s válcovými pojistkovými vložkami ve velikosti 10 x 38 mm (nejsou součástí odpojovače).

DC pojistka

DC pojistka chrání fotovoltaické a nízkonapěťové stejnosměrné instalace. Namontujete ji do držáku MC4 nebo do pojistkové základny 10x38. Vložka zajistí jeden řetězec panelů.

Kvalitní konektory MC4

Konektory MC4 samec a MC4 samice vám umožní montáž do panelu. S jejich pomocí k nim připojíte fotovoltaické panely. Díky kvalitním materiálům mají konektory dlouhou životnost. Navíc jsou odolné vůči UV záření a nepříznivým povětrnostním podmínkám.

Specifikace

• Značka: VCX
• Model: PROFI T2
• Určení: rozvaděč
• Krytí: IP65
• Odolnost: vůči tryskající vodě ze všech stran (průtok až 12,5 l/min., tlak 30 kN/m², po dobu nejméně 3 minuty ze vzdálenosti 3 m)
• Splnění norem: ČSN

Vybavení

• 1x VCX přepěťová ochrana T2 (C)
• 1x VCX pojistkový odpojovač DC 2P
• 2x VCX DC pojistka 10 x 38 gPV 15 A / 1 000 V
• 4x MC4 panelový konektor

Parametry – rozvaděč RH-8 NEO pro fotovoltaiku

• Rozměry (d x š x v): 260 x 260 x 138 mm
• Hmotnost: 1,27 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400 V
• Izolační napětí: 500 V AC, 1 000 V DC
• Jmenovitý proud In AC: 100 A
• Počet modulů: 8
• Rozsah výšky modulů: 68–75 (95) mm
• PE svorka: 9x (1,5–16)
• N svorka: 9x (1,5–16)
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 1x
• Pracovní teplota: -25 až +60 °C

Parametry – přepěťová ochrana VCX T2-DC (PV385) DC třída T2 (C) 2P 1000V Professional Plus

• Třída ochrany: T2
• Ochranný prvek: Varistor
• Připojení max: 35mm²
• Jmenovité provozní napětí: Un 1 000 V DC
• Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
• Maximální rázový svodový proud Imax (8/20 µs): 40 kA
• Úroveň ochrany napětí: až <4,5 kV
• Skladovací teplota: -30 až +70 °C
• Teplota pracovního prostředí: -30 až +50 °C
• Ochrana krytí: IP 20

Parametry – pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV s LED signalizací, na DIN lištu

• Pojistková patice 10x38: max 32 A 1 000 V DC
• Počet pólů: 2P
• Kapacita upínky: 0,5–10mm²
• Způsob montáže: lišta TH-35
• Jmenovité napětí (Un): 1 000 V DC
• Počet modulů: 2
• Indikátor provozu: ano, LED

Parametry – DC pojistka VCX 1000V 10x38 mm pro solární systémy 15A

• Válcová pojistková vložka 10x38, 15 A 1 000 V DC
• Používá se k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací
• Jmenovitý proud: 15A
• Jmenovité napětí: 1 000 V DC
• Vlastnosti: zpožděná
• Provozní teplota: -40 až +90 °C
• V souladu s normou: IEC60269
• Provozní kategorie gPV: ochrana v celém rozsahu

Parametry – konektor MC4 pro solární panely, na panel - Female a Male

• Proud: 32 A
• Napájení: 1 000 V DC
• Počet drátů: 1
• Materiál kontaktů: měď (100%), pocínováno
• Odolnost vůči UV záření: ano
• Norma hořlavosti pouzdra UL94: V0
• Materiál pouzdra: PC/PPO
• Typ připojení: svorka
• Průřez vodiče: 2,5 až 6 mm²
• Stupeň krytí: IP67
• Provozní teplota: -40 až +90 °C

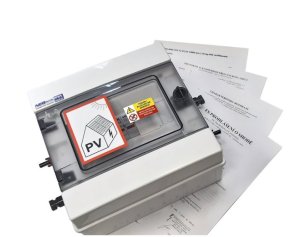

Obsah balení

1. 1x rozvaděč
2. 1x protokol o kusovém ověřování rozváděče
3. 1x ES prohlášení o shodě
4. 1x charakteristiky rozhraní
5. 1x schéma zapojení
6. 1x manuál
