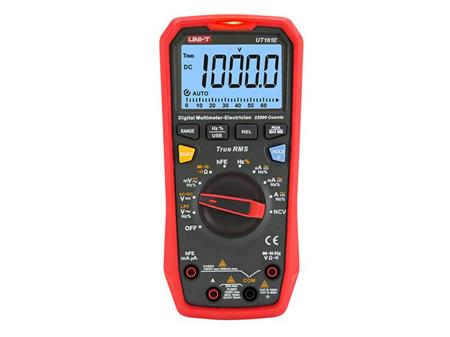

UNI-T UT161E – digitální multimetr True RMS

Multimetr UNI-T UT161E je profesionální měřicí přístroj z řady UT161, který kombinuje vysokou přesnost, spolehlivost a bezpečnost. Je vhodný pro měření stejnosměrného i střídavého napětí až do 1000 V a splňuje přísné normy CAT III 1000V a CAT IV 600V, což z něj činí ideální nástroj pro práci na vnitřních i venkovních elektrických instalacích. Díky certifikaci CE je přístroj plně kompatibilní s evropskými standardy.

Multimetr je vybaven podsvíceným LCD displejem HTN s maximálním zobrazením ±22000 a 41segmentovým analogovým sloupcem, který umožňuje přehledné sledování měřených hodnot. Displej má vysokou obnovovací frekvenci 2–3× za vteřinu. Přístroj nabízí bezkontaktní detekci napětí NCV, zvukovou a optickou signalizaci při dosažení limitních hodnot a funkci True RMS pro měření efektivních hodnot AC napětí a proudů.

V balení najdete USB kabel s optoelektrickým převodníkem pro přenos naměřených dat do PC, software je možné stáhnout ze stránek výrobce. Napájení zajišťují čtyři mikrotužkové baterie AAA s funkcí automatického vypnutí po 15 minutách nečinnosti. Proudové vstupy jsou chráněny trubičkovými pojistkami, které lze testovat bez nutnosti otevírat přístroj.

Hlavní vlastnosti a funkce

• True RMS: Měření skutečných efektivních hodnot AC napětí a proudů pro přesnější výsledky
• Vysoké rozlišení displeje: LCD displej s rozsahem ±22000 a 41segmentový analogový sloupec
• Bezkontaktní detekce napětí NCV: Rychlá a bezpečná detekce vodičů s AC napětím
• Široký rozsah měření: AC/DC napětí až 1000 V, AC/DC proudy až 20 A, odpor až 220 M?, kapacita až 220 mF, frekvence až 220 MHz
• Bezpečnostní certifikace: CAT III 1000V, CAT IV 600V, dvojitá izolace podle IEC/EN61010-1
• Automatické a manuální nastavení rozsahů: Flexibilní ovládání podle typu měření
• Režimy MAX/MIN a relativního měření: Sledování extrémních hodnot a rozdílových měření
• Filtr VFC: Ochrana proti rušení při měření
• Test diod a tranzistorů: Kontrola polovodičových součástek včetně měření zesílení ß
• Měření kontinuity: Zvuková a optická signalizace při kontrole spojitosti vedení
• USB komunikace: Přenos dat do PC pomocí přiloženého kabelu s optoelektrickým převodníkem
• Ochrana proti přetížení: Vstupní ochrana proti napětí > 1000 V, proudové vstupy chráněny rychlými pojistkami
• Automatické vypnutí: Úspora energie díky automatickému vypnutí po 15 minutách nečinnosti

Technické parametry

• Typ displeje: LCD HTN s podsvícením
• Maximální zobrazení: ±22000
• Analogový sloupec: 41 segmentů
• Obnovovací frekvence: 2–3× za vteřinu
• DC napětí: 220 mV – 1000 V (přesnost ±0,05 % až ±0,1 %)
• AC napětí: 220 mV – 1000 V (přesnost ±0,8 % až ±3,0 %)
• DC proud: 220 µA – 20 A (přesnost ±0,5 % až ±1,2 %)
• AC proud: 220 µA – 20 A (přesnost ±0,8 % až ±1,2 %)
• Odpor: 220 ? – 220 M? (přesnost ±0,5 % až ±1,5 %)
• Kapacita: 22 nF – 220 mF (přesnost ±3,0 % až ±40 %)
• Frekvence: 10 Hz – 220 MHz (přesnost ±0,01 %)
• Pracovní cyklus: 0,1 % – 99,9 % (přesnost ±2,0 %)
• Vstupní impedance: 1 G? (rozsah mV), 10 M? (ostatní rozsahy)
• Test diod: 0–3 V, testovací proud 1,2 mA
• Bezpečnostní kategorie: CAT III 1000V, CAT IV 600V
• Normy: IEC/EN61010-1, EN61326-1:2013, EN61326-2-2:2013, cETLus
• Napájení: 4× baterie AAA (R03) 1,5 V
• Provozní teplota: 0 °C až 40 °C
• Skladovací teplota: -10 °C až 50 °C
• Relativní vlhkost: ?75 % (0–30 °C), ?50 % (30–40 °C)
• Nadmořská výška: ?2000 m
• Rozměry: 186 × 89 × 49 mm
• Hmotnost: 400 g
• Pojistky: F1: FF 600 mA H 1000 V (6 × 32 mm), F2: FF 11A H 1000 V (10 × 38 mm)

Obsah balení

• Multimetr UNI-T UT161E s úložným obalem
• Pozlacené měřicí kabely CAT III 1000V / CAT IV 600V
• Zásuvkový adaptér pro měření THT tranzistorů
• USB kabel s optoelektrickým převodníkem pro přenos dat do PC
• Pojistka F1: FF 600 mA H 1000 V (6 × 32 mm) – instalovaná v přístroji
• Pojistka F2: FF 11A H 1000 V (10 × 38 mm) – instalovaná v přístroji
• 4× baterie AAA (R03) 1,5 V
• Návod k použití v češtině, slovenštině a angličtině
