Eastron SDM120 Modbus elektroměr pro LAN ovladač


Eastron SDM120 Modbus; Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem , který zobrazuje důležité informace. nově podporován přímo na sériovém rozhraní (UART) LAN …
Vaše cena 1 099,80
Vaše cena bez DPH 908,90

Dostupnost Skladem > 5 ks
Odesíláme ve středu

Výprodej zboží této kategorie - slevy až 80%


Podrobný popis

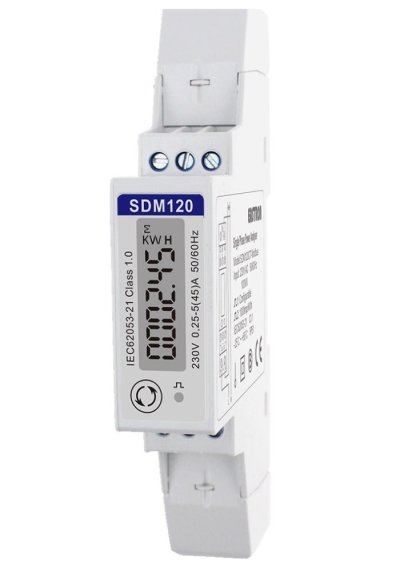

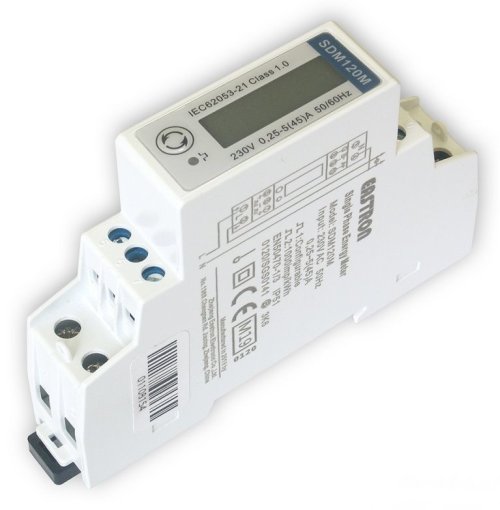

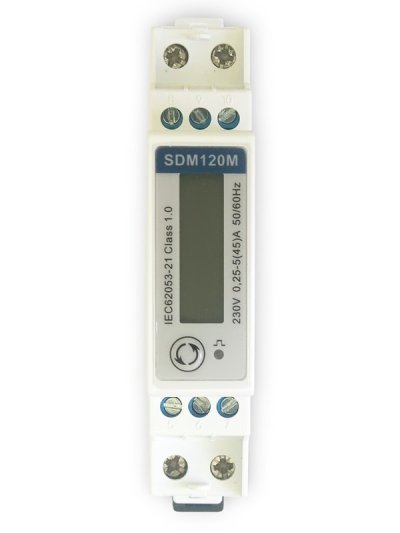

Eastron SDM120 Modbus

Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace.

  • nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
  • měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
  • komunikace přes UART-RS485 převodník (viz. schéma zapojení)
  • piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
  • piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)
  • montáž na DIN lištu

Schéma zapojení:

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (Ib): 5 A
Max. proud (Imax): 45 A
Min. proud (Imin): 0,25 A

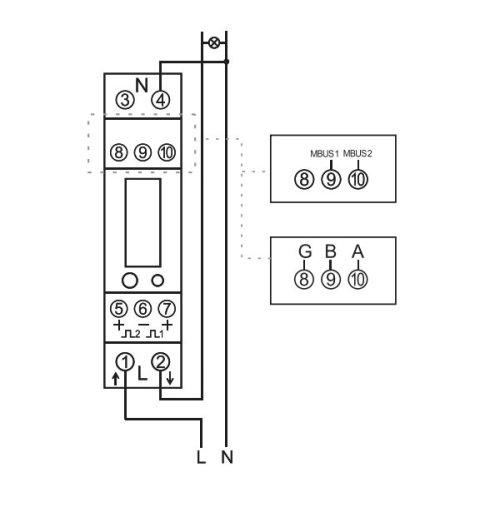

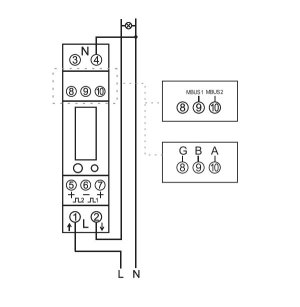

Příklad zapojení:


Data z elektroměru:
