Victron Lynx Power In (M10) modulární DC sběrnice s M10 přípojnicemi


Robustní DC rozvodný modul pro propojení až 4 zařízení v systému Lynx.
Vaše cena 3 532,50
Vaše cena bez DPH 2 919,40

Dostupnost Skladem 3 ks
Odesíláme v pondělí

Výprodej zboží této kategorie - slevy až 80%


Podrobný popis

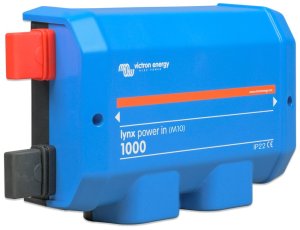

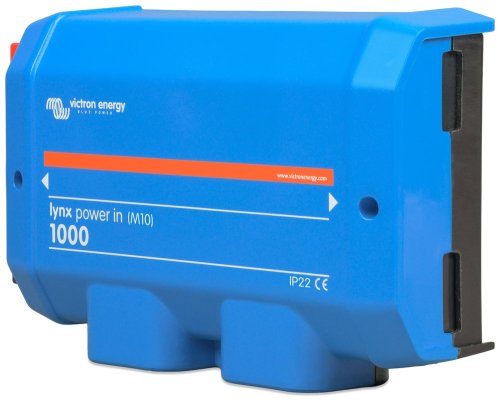

Victron Energy Lynx Power In M10

Robustní modul DC rozvodného systému pro flexibilní propojení baterií, nabíječek a spotřebičů.

Lynx Power In M10 je vstupní nebo průchozí modul modulárního systému Lynx od společnosti Victron Energy. Slouží k přehlednému propojení až čtyř DC zařízení – baterií, nabíječek nebo zátěží – prostřednictvím pozitivní a negativní sběrnice s připojením M10. Modul je navržen pro vysoký proudový výkon až 1000 A a široký napěťový rozsah 9–60 V DC, což ho činí vhodným pro systémy 12 V, 24 V i 48 V.

Konstrukce modulu zahrnuje integrovaný zemnicí bod pro bezpečné uzemnění celého systému. Modul neobsahuje pojistky, což umožňuje maximální flexibilitu při návrhu instalace – pojistky je nutné dokoupit samostatně podle konkrétních požadavků aplikace. Lze jej použít samostatně nebo jako součást většího modulárního systému Lynx v kombinaci s dalšími moduly jako Distributor, Shunt VE.Can nebo Smart BMS.

  • Pozitivní a negativní sběrnice s 4 připojeními pro baterie, nabíječky nebo DC spotřebiče
  • Vysoký provozní proud až 1000 A při kontinuálním provozu
  • Široký napěťový rozsah 9–60 V DC pro systémy 12/24/48 V
  • Integrovaný zemnicí bod pro bezpečné uzemnění instalace
  • Snadná montáž a propojení s ostatními moduly Lynx (Distributor, Shunt VE.Can, Smart BMS)
  • Přípojnice M10 pro propojení mezi moduly, M8 pro připojení vodičů a pojistek
  • Robustní konstrukce z ABS plastu s pocínovanými měděnými přípojnicemi 8 × 30 mm
  • Provozní teplota od –40 °C do +60 °C s krytím IP22

Modulární systém a kompatibilita
Modul je plně kompatibilní s celým ekosystémem Lynx od Victron Energy. Lze jej kombinovat s moduly Lynx Distributor (s integrovanými pojistkami), Lynx Shunt VE.Can (pro monitorování proudu a napětí) nebo Lynx Smart BMS (pro správu lithiových baterií). Propojení mezi moduly je realizováno pomocí přípojnic M10, zatímco pro připojení vodičů a pojistek slouží terminály M8.

Technické provedení

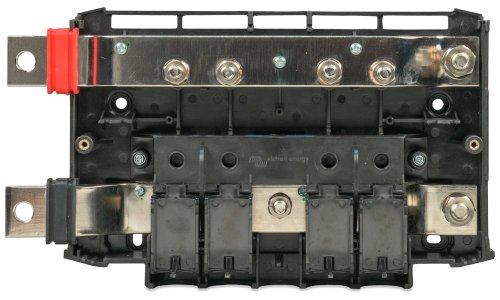

Přípojnice jsou vyrobeny z pocínované mědi o rozměrech 8 × 30 mm, což zajišťuje vynikající vodivost a odolnost proti korozi. Kryt z ABS plastu poskytuje mechanickou ochranu a krytí IP22 proti vniknutí pevných částic a kapek vody. Kompaktní rozměry 290 × 170 × 80 mm a hmotnost pouhých 2,1 kg usnadňují instalaci i v omezeném prostoru.

ZÁKLADNÍ SPECIFIKACE

Jmenovitý proud: 1000 A DC (kontinuálně)
Napěťový rozsah: 9–60 V DC
Typ přípojnice: M10 pro propojení mezi moduly, M8 pro připojení vodičů a pojistek
Počet připojení: 4 (pozitivní a negativní sběrnice)
Materiál přípojnic: pocínovaná měď (8 × 30 mm)
Materiál krytu: ABS plast
Krytí: IP22
Provozní teplota: –40 °C až +60 °C
Relativní vlhkost: max. 95 % (nekondenzující)
Rozměry: 290 × 170 × 80 mm
Hmotnost: 2,1 kg


Bezpečnostní informace
Seznam varování o bezpečnosti výrobků z oblasti alternativních zdrojů energie vychází z požadavků nařízení (EU) 2023/988 o obecné bezpečnosti výrobků (GPSR): 1. Riziko úrazu elektrickým proudem: * Ujistěte se, že je instalace správně uzemněna podle platných norem. * Nedotýkejte se prvků instalace mokrýma rukama. * Před zahájením jakýchkoli údržbových nebo opravářských prací vypněte napájení. 2. Riziko požáru: * Pravidelně kontrolujte stav vodičů a konektorů z hlediska poškození. * Udržujte dostatečnou ventilaci kolem zařízení, abyste zabránili přehřátí. * Nepoužívejte poškozené nebo nekompatibilní komponenty. 3. Riziko výbuchu (v případě systémů skladování energie): * Dodržujte doporučení výrobce ohledně bezpečného používání a údržby baterií. * Pravidelně kontrolujte stav baterie z hlediska úniku, vyboulení nebo jiných známek poškození. * Zajistěte dostatečné větrání místnosti, ve které jsou baterie umístěny. 4. Riziko mechanického poškození: * Používejte vhodné osobní ochranné prostředky při montáži, údržbě nebo opravě zařízení. * Ujistěte se, že konstrukce podpěry je stabilní a odolná. * Zabezpečte své pracoviště před přístupem neoprávněných osob. 5. Riziko vzniku škodlivých látek: * Nevystavujte solární panely mechanickému poškození. * V případě kontaktu se škodlivými látkami okamžitě kontaktujte svého lékaře. 6. Rizika spojená s povětrnostními podmínkami: * Pravidelně kontrolujte instalaci z hlediska poškození způsobeného větrem, sněhem nebo ledem. * Ujistěte se, že je systém chráněn před atmosférickými výboji. 7. Riziko elektromagnetického záření: * Udržujte bezpečnou vzdálenost od zařízení vyzařujících silné elektromagnetické pole. * Lidé s lékařskými implantáty by se měli před přiblížením k instalaci poradit s lékařem. 8. Riziko spojené s prací ve výškách: * Používejte vhodné ochranné vybavení proti pádu z výšky. * Zajistěte vhodné školení pro osoby pracující ve výškách. 9. Riziko spojené s nesprávným provozem: * Dodržujte návod k obsluze a údržbě. * Neupravujte instalaci bez souhlasu výrobce nebo kvalifikovaného odborníka. * Pravidelně kontrolujte provoz instalace a reagujte na případné nesrovnalosti. 10. Rizika spojená s přístupem třetích osob: * Zabezpečte místo instalace před přístupem neoprávněných osob, zejména dětí. * Umístěte výstražné tabulky informující o potenciálních nebezpečích.
